รายละเอียดสินค้า:
การชำระเงิน:
|
| ชื่อผลิตภัณฑ์: | A2001 ตัวเสื้อ/ เทอร์มินอล | ขว้าง: | 2.00มม |
|---|---|---|---|
| จำนวนพิน: | 02PIN ~ 18PIN | วัสดุ: | HSG : PA66, TER: ฟอสเฟอร์บรอนซ์, ทองแฟลชหรือชุบดีบุก |
| แถว: | เดี่ยว | คะแนนการป้องกันอัคคีภัย: | UL 94V-0 |
| แสงสูง: | ตัวเชื่อมต่อแผงวงจรพิมพ์,ตัวเชื่อมต่อ Pcb สายเข้ากับบอร์ด,ตัวเชื่อมต่อ UL94V-0 2 มม |
||
ระยะพิทช์ขั้วต่อสายกับบอร์ด ตัวเรือน PA66 2.00 มม. / ขั้วต่อชุบดีบุกหรือขั้วทอง
คำอธิบาย:

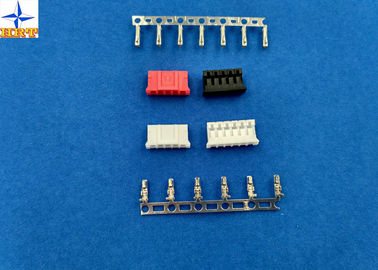

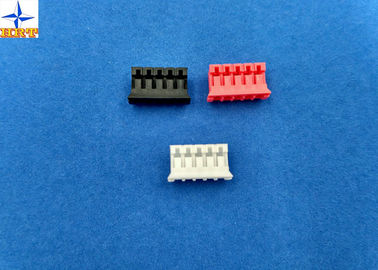

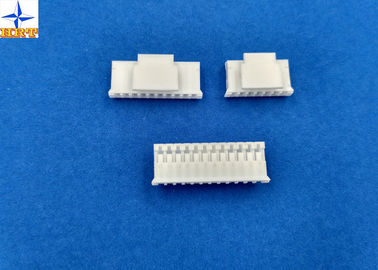

1. A2001series คือ A2001H-NP A2001HB-NP (ตัวเรือนแถวเดียวเหมาะกับเทอร์มินัล A2001-T ซีรีส์)
2, วัสดุที่ใช้สำหรับตัวเรือน: PA66, ปราศจากฮาโลเจน, อัตราการป้องกันอัคคีภัยคือ UL 94-V0ปริมาณบรรจุขั้นต่ำคือ 1,000 ชิ้น/ถุง
3. ที่อยู่อาศัยแถวเดียวเรามี 2P ~ 18P กำลังการผลิตรายวันคือ 30 ถึง 50 KPCS
4. ขั้วต่อถูกประทับด้วยสารเรืองแสงสีบรอนซ์, E-Stamping ก่อนชุบดีบุกหรือทองแฟลช, ชุบดีบุกเราเรียกว่า A2001-TPe, ชุบทองเราเรียกว่า A2001-GPe, ปริมาณบรรจุขั้นต่ำคือ 20,000 ชิ้น/รีลกำลังการผลิตรายวันคือ 300 ถึง 400 KPCS
5.ช่วงสายไฟของขั้วต่อ:AWG #26--#30,ฉนวน OD is1.30mm(สูงสุด)
| คำอธิบายการทดสอบ | ขั้นตอน | ความต้องการ |
|
ต้านทานการติดต่อ |
ขั้วต่อ Mate, วัดโดยวงจรแห้ง, สูงสุด 20mV, 10mA.(อิงตาม JIS C5402 5.4) | 20mΩ (สูงสุด) |
| ความต้านทานของฉนวน | ตัวเชื่อมต่อ Mate, aหน้า500V DC ระหว่างที่อยู่ติดกันขั้วหรือกราวด์(อิงตามมาตรฐาน JIS C5402 5.2/MIL-STD-202 Method 302 Cond. B) | 1000MΩ (นาที) |
| อิเล็กทริกทนต่อแรงดันไฟฟ้า | ขั้วต่อ Mate ใช้ 800V AC (rms) เป็นเวลา 1 นาทีระหว่างขั้วต่อหรือกราวด์ที่อยู่ติดกัน(อิงตามมาตรฐาน JIS C5402 5.1/MIL-STD-202 Method 301)) | ไม่มีรายละเอียด |
| ต้านทานการสัมผัสบนส่วนที่เป็นจีบ | ย้ำสายไฟเข้ากับขั้วต่อ วัดโดยวงจรแห้ง 20mV (สูงสุด) 10mA | 5mΩ (สูงสุด) |
| จัดอันดับปัจจุบัน | สูงสุด 2A AC/DC |
| จัดอันดับแรงดันไฟฟ้า | ไฟฟ้ากระแสสลับ/กระแสตรง 100V |
| ทนต่อแรงดันไฟฟ้า | 800V AC/นาที |
| ความต้านทานของฉนวน | ขั้นต่ำ 1,000MΩ |
| ต้านทานการติดต่อ | สูงสุด 10MΩ |
| อุณหภูมิในการทำงาน | -25 - 85°ซ |
