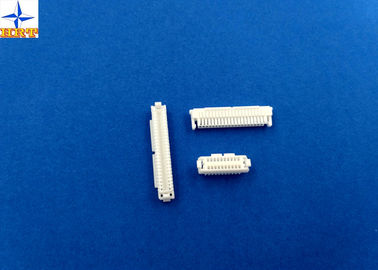

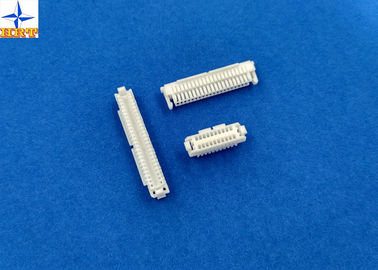

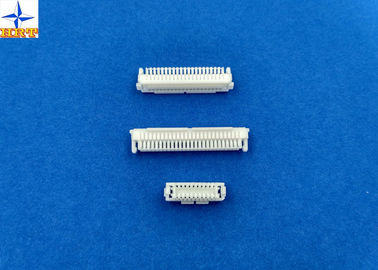

| Place of Origin: | Dongguan, China(mainland) |
| ชื่อแบรนด์: | HRT |
| ได้รับการรับรอง: | ISO9001/ ISO14001/UL/RoHS/REACH |
| Model Number: | A1002HA-2XNP |
| Minimum Order Quantity: | 5000 pcs |
|---|---|
| ราคา: | negotiated |
| Packaging Details: | Reel, Tube(Pipe), Tape, Bag or as required. |
| Delivery Time: | 5 to 8 working days after payment checked |
| Payment Terms: | TT, Western Union, PayPal, L/C |
| Supply Ability: | 28 million pcs per month |
| หมวดหมู่: | ที่อยู่อาศัยลวด | ขั้วที่เหมาะสม: | A1002T |
|---|---|---|---|
| วัสดุ: | ไนลอน66 UL94V-0 | ช่วงลวด: | AWG26# ถึง 28# |
| เพศ: | หญิง | วงจร: | 20 หรือ 30 หรือ 40 หรือ 50 ตำแหน่ง |
| เน้น: | ตัวเชื่อมต่อแผงวงจรพิมพ์,ตัวเชื่อมต่อ Pcb Wire To Board,ตัวเชื่อมต่อแบบจีบ Nylon66 |
||
1 รายละเอียดข้อกำหนดของผลิตภัณฑ์
| ข้อมูลขนาดพื้นฐาน | |||
| สี | สีขาว | ||
| ขว้าง | 1.0มม | ||
| วัสดุที่อยู่อาศัย | ไนลอน66 UL94V-0 | ||
| แอปพลิเคชัน | สัญญาณ, สายไปยังบอร์ด | ||
| เส้นผ่านศูนย์กลางของฉนวนลวด | สูงสุด 0.80 มม. | ||
| วัสดุปลายทาง | วัสดุทองเหลือง ชุบดีบุก | ||
| แพ็คเกจเทอร์มินัล | 15K ชิ้น/ม้วน | ||
| เทอร์มินัลที่เหมาะสม | A1002-T | ||
| วิธีการประมวลผลเทอร์มินัล | E-stamping ก่อนเคลือบดีบุกหรือทองแฟลช | ||
| คุณสมบัติทางไฟฟ้า | |||
| คะแนนปัจจุบัน | 1A ไฟฟ้ากระแสสลับ กระแสตรง | ||
| คะแนนแรงดันไฟฟ้า | ไฟฟ้ากระแสสลับ, กระแสตรง 50V | ||
| ต้านทานการติดต่อ | สูงสุด 30mΩ | ||
| ความต้านทานของฉนวน | 100mΩ นาที | ||
| ทนต่อแรงดันไฟฟ้า | 500V AC/นาที | ||
| คุณสมบัติทางกล | |||
| ช่วงอุณหภูมิ | -25 ℃ ถึง 85 ℃ | ||
| แรงแทรกเทอร์มินอล | 0.50kgf (สูงสุด) | ||
| กองกำลังรักษาสถานี / ที่อยู่อาศัย | 0.50kgf (นาที) | ||
| แรงยึดตรึง | 0.50kgf (นาที) | ||
| ข้อมูลอื่นๆ โปรดตรวจสอบรูปภาพต่อไปนี้ | |||
2 บทนำสำหรับผลิตภัณฑ์ชุดนี้
โปรดสังเกตว่าผลิตภัณฑ์ซีรีส์ A1002 หากคุณสามารถซื้อผลิตภัณฑ์นี้เป็นชุดได้ ราคาจะสมเหตุสมผลและเป็นประโยชน์อย่างมาก
1, เทอร์มินัล: A1002T (แฟลชเคลือบดีบุกหรือแฟลชทอง)
2, ที่อยู่อาศัย: A1002H-NP & A1002HA-2XNP & A1002HA-2XNP รุ่นใหม่
3, รยกระดับการเขียนแบบวิศวกรรมและรายงานผลการทดสอบ
ไฟล์แนบถัดไปคือไฟล์ผลิตภัณฑ์โดยละเอียดสำหรับการอ้างอิง ซึ่งจะเป็นประโยชน์กับคุณ
ภาพวาดมิติ
รายงานการทดสอบ
3. การให้คะแนนและสายไฟที่ใช้งานได้
| รายการ | มาตรฐาน | ||
| พิกัดแรงดันไฟฟ้า (สูงสุด) | ไฟฟ้ากระแสสลับ/กระแสตรง 50V | ฉนวนกันความร้อน OD 0.80 มม. (สูงสุด) | |
| พิกัดกระแส (สูงสุด) และสายไฟที่ใช้งานได้ | AWG#28 | 1A เอซี/ดีซี | |
| AWG#30 | 1A เอซี/ดีซี | ||
| AWG#32 | 0.5A เอซี/ดีซี | ||
| ช่วงอุณหภูมิแวดล้อม | -25℃ ~ +85℃* | ||
*:รวมถึงการเพิ่มขึ้นของอุณหภูมิขั้ว
4. สมรรถนะทางไฟฟ้า
| คำอธิบายการทดสอบ | ขั้นตอน | ความต้องการ | |
| 4-1 |
ต้านทานการติดต่อ
|
ขั้วต่อ Mate, วัดโดยวงจรแห้ง, สูงสุด 20mV, 10mA.(อิงตาม JIS C5402 5.4) | 20mΩ (สูงสุด) |
| 4-2 | ความต้านทานของฉนวน | ขั้วต่อ Mate ใช้ 500V DC ระหว่างขั้วต่อหรือกราวด์ที่อยู่ติดกัน(อิงตามมาตรฐาน JIS C5402 5.2/MIL-STD-202 Method 302 Cond. B) | 100MΩ (นาที) |
| 4-3 | อิเล็กทริกทนต่อแรงดันไฟฟ้า | ขั้วต่อ Mate ใช้ไฟ 250V AC (rms) เป็นเวลา 1 นาทีระหว่างขั้วต่อหรือกราวด์ที่อยู่ติดกัน(อิงตามมาตรฐาน JIS C5402 5.1/MIL-STD-202 Method 301) | ไม่มีรายละเอียด |
| 4-4 | ต้านทานการสัมผัสบนส่วนที่เป็นจีบ | ย้ำสายไฟเข้ากับขั้วต่อ วัดโดยวงจรแห้ง 20mV (สูงสุด) 10mA | 5mΩ (สูงสุด) |
5.ประสิทธิภาพเชิงกล
| คำอธิบายการทดสอบ | ขั้นตอน | ความต้องการ | ||
| 5-1 | แรงแทรกและถอนแอคชูเอเตอร์ | ใส่และถอดคอนเนคเตอร์ด้วยความเร็ว 25±3 มม. / นาที | อ้างถึงวรรค 7 | |
| 5-2 | แรงดึงการจีบ | แก้ไขขั้วต่อหางปลา ใช้แรงดึงตามแนวแกนกับสายไฟที่หนูความเร็ว 25±3 มม. / นาที (อ้างอิงจาก JIS C5402 6.8) | AWG#28 | 1.0kgf (นาที) |
| AWG#30 | 0.8kgf (ขั้นต่ำ) | |||
| AWG#32 | 0.5kgf (นาที) | |||
| 5-3 | แรงแทรกเทอร์มินอล | ใส่หางปลาเข้าไปในตัวเครื่อง | 0.50kgf (สูงสุด) | |
| 5-4 | กองกำลังรักษาสถานี / ที่อยู่อาศัย | ใช้แรงดึงตามแนวแกนที่อัตราความเร็ว 25±3 มม. / นาที บนขั้วต่อที่ประกอบอยู่ในตัวเรือน | 0.50kgf (นาที) | |
| 5-5 | แรงยึดตรึง | ใช้แรงผลักตามแนวแกนที่อัตราความเร็ว 25±3 มม. / นาที | 0.50kgf (นาที) | |
| 5-6 | ความทนทาน | เมื่อผสมพันธุ์ซ้ำกันถึง 50 รอบ โดยอัตรา 10 รอบต่อนาที | ความต้านทานหน้าสัมผัส 40mΩ (สูงสุด) | |
| 5-7 | การสั่นสะเทือน |
ความกว้าง: 1.5 มม. PP เวลาในการกวาด: 10-55-10 Hz ใน 1 นาที ระยะเวลา: 2 ชั่วโมงในแต่ละแกน XYZ (อ้างอิงตาม MIL-STD-202 Method 201A) |
ลักษณะที่ปรากฏไม่มีความเสียหาย ความต้านทานหน้าสัมผัส 40mΩ (สูงสุด) ความไม่ต่อเนื่อง 1 μs.(สูงสุด) |
|
| 5-8 | ช็อกทางกายภาพ | 490 ม./วินาที²｛50G｝, 3 จังหวะในแต่ละแกน XYZ(ขึ้นอยู่กับ JIS C0041/MIL-STD-202 Method 213B Cond. A) | ||
4 การแสดงครอบครัวผลิตภัณฑ์ของเรา
โปรดดูภาพถัดไป คุณสามารถทราบผลิตภัณฑ์ของเราด้วยวิธีง่ายๆผลิตภัณฑ์หลักของเรา ได้แก่ ตัวเรือนสายไฟ ขั้วต่อสายกับบอร์ด ขั้วต่อสายต่อสาย ขั้วต่อบอร์ดเข้า ขั้วต่อ FPC/FFC และอื่นๆนอกจากนี้เรายังสามารถควบคุมอัตราการชำรุดในมูลค่าที่ต่ำ ดังนั้นชิ้นส่วนของเราจึงเป็นที่ยอมรับจากบริษัทที่มีชื่อเสียงและต่างประเทศ เช่น TPV, LeTV, Emerson, Amphenol Corporation, Skyworth, LuXshare, BYD เป็นต้น และผลิตภัณฑ์ทั้งหมดได้รับการรับรองโดย REACH, UL, RoHS .เพื่อปกป้องสิ่งแวดล้อม บางส่วนปราศจากฮาโลเจน
