| Place of Origin: | China |
| ชื่อแบรนด์: | HRT |
| ได้รับการรับรอง: | ISO9001/ ISO14001/UL/RoHS/REACH |
| Model Number: | A3961H-02P-2 |
| Minimum Order Quantity: | 5000PCS |
|---|---|
| ราคา: | Negotiation |
| Packaging Details: | PE bag packing ,500pcs per bag,+outer carton |
| Delivery Time: | 5 to 8 working days after payment checked |
| Payment Terms: | TT, Western Union, PayPal, L/C |
| Supply Ability: | 30000pcs per day |
| ขว้าง: | 7.92มม | วัสดุ: | ไนลอน 66,UL 94-V0 |
|---|---|---|---|
| สี: | ดำ/ขาว/เหลือง | ขั้วที่เหมาะสม: | เทอร์มินัลซีรีส์ A3961 |
| หมายเลขพิน: | แถวเดียว 2 ขา | ประเภทตะขอ: | ภายในปุ่ม |
| แสงสูง: | การเชื่อมต่อแผงวงจร,ตัวเชื่อมต่อ Pcb Wire To Board,Pitch 7.92mm Wire To Board Connectors |
||

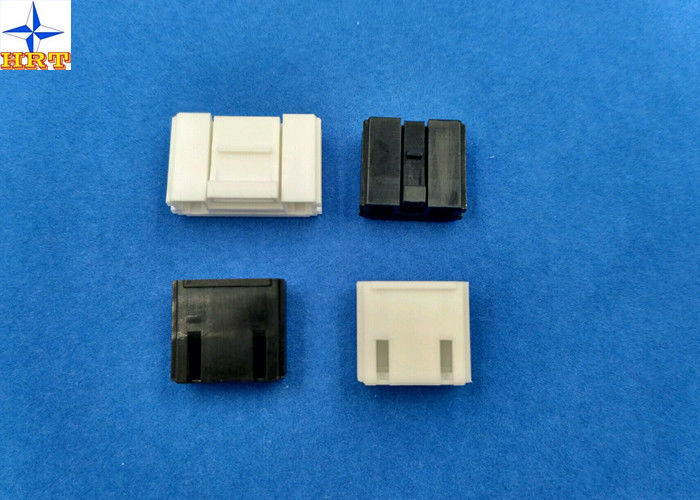

Pitch 7.92mm Pcb Connectors Wire To Board Single Row 2 Pin Housing Lock For TV Set
1. ข้อมูลผลิตภัณฑ์:
วัสดุตัวเรือน: ไนลอน 66, UL 94-V0,
สีที่อยู่อาศัย: ขาว / ดำ / เหลือง
ที่อยู่อาศัย Pin NO .: 2Pin แถวเดียว ;P/N:A3961H-02P-2
วัสดุขั้ว: ทองเหลือง,(P/N:A3961-TBE);สารเรืองแสงสีบรอนซ์(P/N:A3961-TPE),
ขั้ว E-stamping ก่อนชุบดีบุก
ช่วงสายเทอร์มินอล: AWG#18--#22, ฉนวน OD: 3.0 มม. (สูงสุด)จำนวน/ม้วน:4000ชิ้น.
2. ข้อมูลจำเพาะ:
กระแสไฟ: 7A AC,DC
อัตราแรงดันไฟฟ้า: 250V AC, DC
ช่วงอุณหภูมิ: -25ºC--+85ºC
ความต้านทานการติดต่อ: สูงสุด 5MΩ
ความต้านทานของฉนวน: ขั้นต่ำ 1000MΩ
ทนแรงดันไฟฟ้า: 1500V AC/นาที
3. สมรรถนะทางกล
| คำอธิบายการทดสอบ | ขั้นตอน | ความต้องการ | ||
| 5-1 | แรงแทรกและถอนแอคชูเอเตอร์ | ใส่และถอนแอคทูเอเตอร์ด้วยความเร็ว 25±3 มม./นาที | อ้างถึงวรรค 7 | |
| 5-2 | แรงดึงการจีบ | แก้ไขขั้วต่อหางปลา ใช้แรงดึงตามแนวแกนกับสายไฟที่หนูความเร็ว 25±3 มม. / นาที (อ้างอิงจาก JIS C5402 6.8) | AWG#16 | 10.2 กก. (ต่ำสุด) |
| AWG#18 | 8.16 กก. (ต่ำสุด) | |||
| AWG#20 | 6.12 กก. (ต่ำสุด) | |||
| AWG#22 | 4.08 กก. (ต่ำสุด) | |||
| 5-3 | แรงแทรกเทอร์มินอล | ใส่หางปลาเข้าไปในตัวเครื่อง | 1.50 กก. (สูงสุด) | |
| 5-4 | กองกำลังรักษาสถานี / ที่อยู่อาศัย | ใช้แรงดึงตามแนวแกนที่อัตราความเร็ว 25±3 มม. / นาที บนขั้วต่อที่ประกอบอยู่ในตัวเรือน | 3.00 กก. (ต่ำสุด) | |
| 5-5 | แรงยึดตรึง | ใช้แรงดึงตามแนวแกนที่อัตราความเร็ว 25±3 มม. / นาที | 3.00 กก. (ต่ำสุด) | |
| 5-6 | ความทนทาน | เมื่อผสมพันธุ์ซ้ำกันถึง 50 รอบ โดยอัตรา 10 รอบต่อนาที | ความต้านทานหน้าสัมผัส 20mΩ (สูงสุด) | |
| 5-7 | การสั่นสะเทือน |
ความกว้าง: 1.5 มม. PP |
ลักษณะที่ปรากฏไม่มีความเสียหาย |
|
| 5-8 | ช็อกทางกายภาพ | 490 ม./วินาที²｛50G｝, 3 จังหวะในแต่ละแกน XYZ(ขึ้นอยู่กับ JIS C0041/MIL-STD-202 Method 213B Cond. A) | ||
4. ประสิทธิภาพด้านสิ่งแวดล้อมและคนอื่น ๆ
| คำอธิบายการทดสอบ | ขั้นตอน | ความต้องการ | |
| 6-1 | อุณหภูมิสูงขึ้น | บรรทุกกระแสไฟที่กำหนด (อ้างอิงจาก UL 498) | 30 ℃ (สูงสุด) |
| 6-2 | ทนความร้อน | 85±2℃,96 ชั่วโมง (อิงตาม JIS C0021/MIL-STD-202 Method 108A Cond. A) |
ลักษณะที่ปรากฏไม่มีความเสียหาย |
| 6-3 | ต้านทานความเย็น | -25±3℃,96 ชั่วโมง (อ้างอิง JIS C0020) | |
| 6-4 | ความชื้น |
อุณหภูมิ: 40±2℃ |
ลักษณะที่ปรากฏไม่มีความเสียหาย |
| 6-5 | การปั่นจักรยานอุณหภูมิ |
5 รอบของ: |
ลักษณะที่ปรากฏไม่มีความเสียหาย |
| 6-6 | สเปรย์เกลือ | ชุบดีบุก 12 ชั่วโมง / ชุบทอง 24 ชั่วโมง สัมผัสกับละอองเกลือจากสารละลาย 5±1% ที่ 35±2℃(ขึ้นอยู่กับ JIS C0023/MIL-STD-202 Method 101D Cond. B) | |
| 6-7 | โซทูแก๊ส |
24 ชั่วโมงที่ 50±5ppm |
|
| 6-8 | เอ็นเอช 3 แก๊ส | สัมผัสก๊าซ NH3 ที่ระเหยจากสารละลายแอมโมเนีย 28% เป็นเวลา 40 นาที | |
| 6-9 | ความสามารถในการบัดกรี |
เวลาในการบัดกรี: 5±0.5 วินาที |
การบัดกรีเปียก 95% ของพื้นที่ที่แช่ต้องไม่มีช่องว่าง ไม่มีรูเข็ม |
| 6-10 | ความต้านทานต่อความร้อนจากการบัดกรี |
วิธีการประสานหม้อ |
ลักษณะที่ปรากฏไม่มีความเสียหาย |
5. แรงแทรก / ถอนแอคทูเอเตอร์
[หน่วย : กก.]
| วงจร | ที่เริ่มต้น | |
| การแทรก (สูงสุด) | การถอนเงิน (ขั้นต่ำ) | |
| เดี่ยว | 2.5 | 0.20 |
| 02 | 5.0 | 0.40 น |
6. การวาดภาพ:
